제품

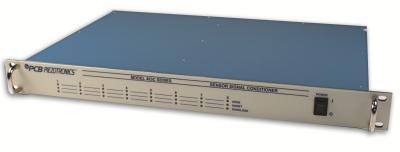

8채널, 라인 전원, ICP®/충전 센서 신호 조건, 이득, 이더넷, 외부 교정, 선택 가능한 입력 접지 절연
데이터 수집 시스템에 대한 출력 케이블의 종단 간 테스트를 위한 내부 교정 신호 포함
사양 참고 사항
[1] 고주파 허용 오차는 지정된 주파수의 ±5% 이내에서 정확합니다.
[2] 저주파 허용 오차는 지정된 주파수의 ±25% 이내에서 정확합니다.
[3] 입력 저항이 10 MOhms 이상이라고 가정합니다. 더 낮은 입력 저항을 사용할 수 있지만 성능이 저하됩니다.
[4] 일반적인 값입니다.
[5] 사용자 조정 가능, 공장 설정은 4 mA(± 1.0 mA)입니다. 하나의 제어로 모든 채널을 조정합니다.
|
영어:
|
시:
|
||
|
성능
|
|||
|
채널
|
8
|
8
|
|
|
센서 입력 유형
|
ICP®, 전압, 전하
|
ICP®, 전압, 전하
|
|
|
전압 이득
|
x0.1 ~ x200
|
x0.1 ~ x200
|
|
|
전압 이득 증가
|
0.1
|
0.1
|
|
|
정확도(이득, x0.1~x0.4)
|
±5%
|
±5%
|
|
|
정확도(이득, x0.5~x200)
|
±1%
|
±1%
|
|
|
감도(±1%)(충전 입력 @ 100Hz)
|
0.1~10.0mV/pC
|
0.1~10.0mV/pC
|
|
|
저주파 응답(-5%)(ICP® 입력)
|
≤0.05Hz
|
≤0.05Hz
|
|
|
저주파 응답(-5%)(충전 입력)
|
0.5Hz
|
0.5Hz
|
[2] [3]
|
|
전기 필터 롤오프
|
24dB/옥타브
|
24dB/옥타브
|
|
|
필터 유형(4극)
|
저역 통과
|
저역 통과
|
|
|
고주파 응답(-3dB)
|
>100kHz
|
>100kHz
|
|
|
고주파 응답(-3dB)
|
>80kHz
|
>80kHz
|
|
|
전기 필터 코너 주파수(-3dB)
|
10kHz
|
10kHz
|
[1]
|
|
전기 필터 롤오프
|
80dB/10년
|
80dB/10년
|
|
|
전기 필터 통과 대역 진폭 정확도
|
1%
|
1%
|
|
|
위상 응답(1kHz에서)
|
±2°
|
±2°
|
|
|
비선형성
|
1%
|
1%
|
|
|
크로스토크
|
<72dB
|
<72dB
|
|
|
TEDS 센서 지원
|
예
|
예
|
|
|
오류/바이어스 모니터/계측기
|
개방/단락/과부하
|
개방/단락/과부하
|
|
|
제어 인터페이스
|
|||
|
디지털 제어 인터페이스
|
이더넷
|
이더넷
|
|
|
환경
|
|||
|
온도 범위(작동)
|
화씨 +32도에서 +120도
|
0~+50°C
|
|
|
전기 같은
|
|||
|
필요 전력(장치에 직접 입력)
|
교류 전원
|
교류 전원
|
|
|
AC 전원(47~63Hz)
|
100~240VAC
|
100~240VAC
|
|
|
교류 전원
|
≤0.85 암페어
|
≤0.85 암페어
|
|
|
여기 전압(센서로)
|
>24VDC
|
>24VDC
|
|
|
DC 오프셋
|
<50mV
|
<50mV
|
|
|
정전류 여기(센서로)(비절연 모드)
|
2~20mA
|
2~20mA
|
[5]
|
|
정전류 여기(±0.6 mA)(절연 모드)
|
4mA
|
4mA
|
|
|
출력 전압
|
10V
|
10V
|
|
|
출력 전류
|
50mA
|
50mA
|
|
|
출력 임피던스
|
<50옴
|
<50옴
|
|
|
방전 시간 상수(±25%)(충전 입력)
|
1초
|
1초
|
|
|
광대역 전기 노이즈(1~10000Hz)(게인 x1)
|
50µV/rms
|
50µV/rms
|
[4]
|
|
스펙트럼 노이즈(1Hz)
|
8µV/√Hz
|
8µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10Hz)
|
2 µV/√Hz
|
2 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(100Hz)
|
0.7 µV/√Hz
|
0.7 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(1kHz)
|
0.7 µV/√Hz
|
0.7 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10kHz)
|
0.6 µV/√Hz
|
0.6 µV/√Hz
|
[4]
|
|
광대역 전기 노이즈(1~10000kHz)(게인 x10)
|
75µV rms
|
75µV rms
|
[4]
|
|
스펙트럼 노이즈(1Hz)
|
18µV/√Hz
|
18µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10Hz)
|
1.5µV/√Hz
|
1.5µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(100Hz)
|
1.0 µV/√Hz
|
1.0 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(1kHz)
|
1.0 µV/√Hz
|
1.0 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10kHz)
|
1.0 µV/√Hz
|
1.0 µV/√Hz
|
[4]
|
|
광대역 전기 노이즈(1~10000Hz)(게인 x100)
|
350µV rms
|
350µV rms
|
[4]
|
|
스펙트럼 노이즈(1Hz)
|
100 µV/√Hz
|
100 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10Hz)
|
10µV/√Hz
|
10µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(100Hz)
|
6 µV/√Hz
|
6 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(1kHz)
|
5 µV/√Hz
|
5 µV/√Hz
|
[4]
|
|
광대역 전기 노이즈(1~10000Hz)(0.1mV/pC 및 이득 x1)
|
52.0µV rms
|
52.0µV rms
|
[4]
|
|
스펙트럼 노이즈(10kHz)
|
5 µV/√Hz
|
5 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(1Hz)
|
10.0 µV/√Hz
|
10.0 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10Hz)
|
1.5µV/√Hz
|
1.5µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(100Hz)
|
0.6 µV/√Hz
|
0.6 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(1000Hz)
|
0.6 µV/√Hz
|
0.6 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10000Hz)
|
0.6 µV/√Hz
|
0.6 µV/√Hz
|
[4]
|
|
광대역 전기 노이즈(1~10000Hz)(1.0mV/pC 및 이득 x1)
|
52.0µV rms
|
52.0µV rms
|
[4]
|
|
스펙트럼 노이즈(1Hz)
|
14.0 µV/√Hz
|
14.0 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10Hz)
|
2.0 µV/√Hz
|
2.0 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(100Hz)
|
0.7 µV/√Hz
|
0.7 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(1000Hz)
|
0.7 µV/√Hz
|
0.7 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10000Hz)
|
0.7 µV/√Hz
|
0.7 µV/√Hz
|
[4]
|
|
광대역 전기 노이즈(1~10000Hz)(10.0mV/pC 및 이득 x1)
|
56.0µV/rms
|
56.0µV/rms
|
[4]
|
|
스펙트럼 노이즈(1Hz)
|
15.0 µV/√Hz
|
15.0 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10Hz)
|
2.0 µV/√Hz
|
2.0 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(100Hz)
|
0.6 µV/√Hz
|
0.6 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(1000Hz)
|
0.6 µV/√Hz
|
0.6 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10000Hz)
|
0.6 µV/√Hz
|
0.6 µV/√Hz
|
[4]
|
|
전기적 절연(선택 가능)(채널 간 신호 접지)
|
격리/비격리
|
격리/비격리
|
|
|
전기적 절연(선택 가능)(입력-출력 신호 접지)
|
격리/비격리
|
격리/비격리
|
|
|
발진기(+/- 2%)(내부 생성기 - ICP 모드)
|
0.1V 피크 100/1000Hz
|
0.1V 피크 100/1000Hz
|
|
|
외부 교정 입력(+/- 1%)(ICP 모드 입력 게인)
|
1V/V
|
1V/V
|
|
|
발진기(+/- 2%)(내부 생성기 - 충전 모드)
|
100 pC pk 100/1000 Hz
|
100 pC pk 100/1000 Hz
|
|
|
외부 교정 입력(+/- 1%)(충전 모드 입력 이득)
|
1000pC/V
|
1000pC/V
|
|
|
과부하 임계값(±0.5Vpk)
|
±10Vpk
|
±10Vpk
|
|
|
물리적
|
|||
|
전기 커넥터(입력, 센서)
|
BNC 잭
|
BNC 잭
|
|
|
전기 커넥터(출력)
|
BNC 잭
|
BNC 잭
|
|
|
전기 커넥터(외부 Cal)
|
10-32 동축 잭
|
10-32 동축 잭
|
|
|
전기 커넥터(이더넷)
|
RJ-45
|
RJ-45
|
|
|
크기 - 높이(공칭)
|
1.75인치
|
44.5mm
|
|
|
크기 - 너비(공칭)
|
19인치
|
482.6mm
|
|
|
크기 - 깊이(공칭)
|
13.7인치
|
348mm
|
|
|
무게
|
8파운드
|
3.6kg
|
|
* 달리 명시되지 않는 한 모든 사양은 실온에서의 값입니다.
부속품
|
공급됨
|
||
|
017AXX
|
1
|
|
|
EE75
|
1
|
|
