제품

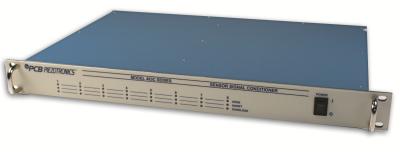

8채널, 라인 전원, ICP® 센서 신호 조건, 내부 점퍼 선택 가능 이득 x1, x10, x100, 랙 마운트
- 센서 입력 유형: ICP®, 전압
- 채널: 8개
- 전압 이득: (±1%)x1, x10, x100
- 필요 전력: AC 전원
사양 참고 사항
[1] 내부 회로 기판에서 점퍼를 선택할 수 있습니다.
[2] 저주파 허용 오차는 지정된 주파수의 ±25% 이내에서 정확합니다.
[3] 버퍼링되지 않은 출력, 판독 장치 입력 임피던스는 방전 시간 상수와 장치의 저주파 응답에 영향을 미칩니다.
[4] 일반적인 값입니다.
[1] 내부 회로 기판에서 점퍼를 선택할 수 있습니다.
[5] 사용자 조정 가능, 공장 설정은 4mA(±0.5mA). 각 제어는 4개 채널을 조정합니다.
[2] 저주파 허용 오차는 지정된 주파수의 ±25% 이내에서 정확합니다.
[3] 버퍼링되지 않은 출력, 판독 장치 입력 임피던스는 방전 시간 상수와 장치의 저주파 응답에 영향을 미칩니다.
[6] 자세한 내용은 PCB 적합성 선언 PS024를 참조하십시오.
|
영어:
|
시:
|
||
|
성능
|
|||
|
채널
|
8
|
8
|
|
|
센서 입력 유형
|
ICP®, 전압
|
ICP®, 전압
|
[1]
|
|
전압 이득(±1%)(500Hz에서)
|
1개, 10개, 100개
|
1개, 10개, 100개
|
[1]
|
|
출력 범위(최대)
|
±10V
|
±10V
|
|
|
저주파 응답(-5%)
|
0.05Hz
|
0.05Hz
|
[2] [3]
|
|
고주파 응답(-3dB)(x100)
|
>50000Hz
|
>50000Hz
|
|
|
고주파 응답(-5%)(x100)
|
>17kHz
|
>17kHz
|
|
|
고주파 응답(-5%)(x10)
|
>40kHz
|
>40kHz
|
|
|
고주파 응답(-5%)(x1)
|
>100kHz
|
>100kHz
|
|
|
고주파 응답(-3dB)(x1,x10)
|
>100kHz
|
>100kHz
|
|
|
위상 응답(1kHz에서)
|
±1 °
|
±1 °
|
|
|
크로스토크(최대)
|
-72dB
|
-72dB
|
|
|
오류/바이어스 모니터/미터(LED)
|
개방/단락/과부하
|
개방/단락/과부하
|
|
|
환경
|
|||
|
온도 범위(작동)
|
화씨 +32도에서 +122도
|
0~+50°C
|
|
|
전기 같은
|
|||
|
필요한 전력
|
교류 전원
|
교류 전원
|
|
|
AC 전원(47~63Hz)
|
100~240VAC
|
100~240VAC
|
|
|
교류 전원
|
≤0.7 암페어
|
≤0.7 암페어
|
|
|
여기 전압(±1 VDC)(센서로)
|
+26VDC
|
+26VDC
|
|
|
DC 오프셋
|
<20mV
|
<20mV
|
|
|
정전류 여기(센서로)
|
0~20mA
|
0~20mA
|
[5]
|
|
방전 시간 상수(0~50%)
|
>7초
|
>7초
|
[2] [3]
|
|
광대역 전기 노이즈(1~10000Hz)(게인 x1)
|
5.6µV rms
|
5.6µV rms
|
[4]
|
|
스펙트럼 노이즈(1Hz)
|
0.67 µV/√Hz
|
0.67 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10Hz)
|
0.10 µV/√Hz
|
0.10 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(100Hz)
|
0.06 µV/√Hz
|
0.06 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(1kHz)
|
0.06 µV/√Hz
|
0.06 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10kHz)
|
0.05 µV/√Hz
|
0.05 µV/√Hz
|
[4]
|
|
광대역 전기 노이즈(1~10000Hz)(게인 x10)
|
21µV/rms
|
21µV/rms
|
[4]
|
|
스펙트럼 노이즈(1Hz)
|
5.10 µV/√Hz
|
5.10 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10Hz)
|
0.60 µV/√Hz
|
0.60 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(100Hz)
|
0.22 µV/√Hz
|
0.22 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(1kHz)
|
0.22 µV/√Hz
|
0.22 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10kHz)
|
0.19 µV/√Hz
|
0.19 µV/√Hz
|
[4]
|
|
광대역 전기 노이즈(1~10000Hz)(게인 x100)
|
165µV/rms
|
165µV/rms
|
[4]
|
|
스펙트럼 노이즈(1Hz)
|
57µV/√Hz
|
57µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10Hz)
|
5.2µV/√Hz
|
5.2µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(100Hz)
|
1.7µV/√Hz
|
1.7µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(1kHz)
|
1.8µV/√Hz
|
1.8µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10kHz)
|
1.4 µV/√Hz
|
1.4 µV/√Hz
|
[4]
|
|
과부하 임계값(±1.0 Vpk)
|
±10/5 Vpk
|
±10/5 Vpk
|
[1]
|
|
물리적
|
|||
|
전기 커넥터(ICP® 센서 입력)
|
BNC 잭
|
BNC 잭
|
|
|
전기 커넥터(출력)
|
BNC 잭
|
BNC 잭
|
|
|
전기 커넥터(AC 전원 입력)
|
IEC 320
|
IEC 320
|
|
|
크기 - 높이(공칭)
|
1.75인치
|
44.5mm
|
|
|
크기 - 너비(공칭)
|
19인치
|
482.6mm
|
|
|
크기 - 깊이(공칭)
|
13.7인치
|
348mm
|
|
|
무게
|
6.25파운드
|
2.83kg
|
|
* 달리 명시되지 않는 한 모든 사양은 실온에서의 값입니다.
부속품
|
공급됨
|
||
|
017AXX
|
1
|
|
