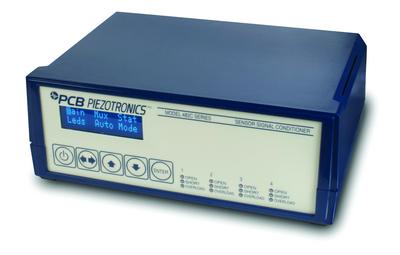

센서 신호 컨디셔너모델 482C64

제품

센서 신호 컨디셔너

모델 482C64

견적에 추가

• 제품 설명
• 명세서
• 문서 및 다운로드

---

4채널, 라인 전원, ICP®/전하 센서 신호 조건, 증분 이득, 선택 가능한 전하 변환, TEDS, 10k LPF, RS-232, 이더넷

• 주파수 범위: (-5%)0.05 ~ 75000Hz
• DC 전원: +9 ~ +18 VDC

​

사양 참고 사항

---

[1] 저주파 허용 오차는 지정된 주파수의 ±20% 이내에서 정확합니다.

[2] 주파수 허용 오차는 지정된 값의 ±5% 이내입니다. [3] 다른 사용 가능한 주파수에 대해서는 공장에 문의하십시오. [4] 일반적인 값입니다. [5] 사용자 조정 가능, 공장에서는 4mA(±1.0mA)로 설정되었습니다. 하나의 제어로 모든 채널을 조정합니다.

[ 6] 10base-T 또는 100base-TX 자동 감지 [7] 자세한 내용은 PCB 적합성 선언 PS024를 참조하십시오.

​

​

​

​

	영어:	시:
성능
채널	4	4
센서 입력 유형	ICP®, 전압, 전하	ICP®, 전압, 전하
전압 이득	x0.1 ~ x200	x0.1 ~ x200
전압 이득 증가	0.1	0.1
정확도(이득, x0.1~x0.4)	±5%	±5%
정확도(이득, x0.5~x200)	±1%	±1%
감도(±1%)(충전 입력 @ 100Hz)	0.1 / 1.0 / 10.0 mV/pC	0.1 / 1.0 / 10.0 mV/pC
입력단의 절연 저항(최소 요구 사항)(0.1)	10kΩ	10kΩ
입력단의 절연 저항(1.0)	100kΩ	100kΩ
입력단의 절연 저항(10.0)	1 MOhm	1 MOhm
입력 범위(충전 입력, 공칭)	±100000pC	±100000pC
출력 범위	±10Vpk	±10Vpk
주파수 범위(-5%)(x100~x200 이득)	0.05~75000Hz	0.05~75000Hz
주파수 범위(-5%)(x0.1~x99.9 이득)	0.05~100000Hz	0.05~100000Hz
저주파 응답(-5%)(충전 입력)	0.5Hz	0.5Hz	[1]
전기 필터 롤오프	80dB/10년	80dB/10년
필터 유형(4차 버터워스)	저역 통과	저역 통과
전기 필터 코너 주파수(-3dB)	10kHz	10kHz	[2] [3]
전기 필터 롤오프	24dB/옥타브	24dB/옥타브
전기 필터 통과 대역 진폭 정확도	1%	1%
전기 필터 정지 대역 감쇠(최소)	96데시벨	96데시벨
위상 응답(1kHz에서)	±1 °	±1 °
크로스토크(최대)	-72dB	-72dB
TEDS 센서 지원	예	예
오류/바이어스 모니터/미터(LED)	개방/단락/과부하	개방/단락/과부하
선형성(전하 입력)	±1% FS	±1% FS
제어 인터페이스
디지털 제어 인터페이스	RS-232	RS-232
디지털 제어 인터페이스	이더넷	이더넷
인간 인터페이스	키패드	키패드
표시하다	2행 16열	2행 16열
디지털 제어: 데이터 속도	19200bps	19200bps
디지털 제어: 시작, 데이터, 정지, 패리티	1, 8, 1, 아니오	1, 8, 1, 아니오
디지털 제어: 핸드셰이킹	RTS/CTS	RTS/CTS
디지털 제어: 케이블 길이(최대)	50피트	15.2m
환경
온도 범위(작동)	화씨 +32도에서 +120도	0~+50°C
전기 같은
필요한 전력(제공된 AC 전원 어댑터 기준)	교류 전원	교류 전원
필요 전력(장치에 직접 입력)	직류 전원	직류 전원
AC 전원(50~60Hz)	100~240VAC	100~240VAC
교류 전원	1.6 암페어	1.6 암페어
직류 전원	+9 ~ +18VDC	+9 ~ +18VDC
직류 전원	≤2.5 암페어	≤2.5 암페어
여기 전압(센서로)	+24VDC	+24VDC
DC 오프셋	≤50mV	≤50mV
정전류 여기(센서로)	0~20mA	0~20mA	[5]
출력 임피던스	≤50옴	≤50옴
방전 시간 상수(충전 입력)	1.0초	1.0초
광대역 전기 노이즈(1~10000Hz)(게인 x1)	50µV rms	50µV rms	[4]
스펙트럼 노이즈(1Hz)(게인 x1)	8.0 µV/√Hz	8.0 µV/√Hz	[4]
스펙트럼 노이즈(10Hz)(게인 x1)	1.5µV/√Hz	1.5µV/√Hz	[4]
스펙트럼 노이즈(100Hz)(게인 x1)	1.0 µV/√Hz	1.0 µV/√Hz	[4]
스펙트럼 노이즈(1kHz)(게인 x1)	1.0 µV/√Hz	1.0 µV/√Hz	[4]
스펙트럼 노이즈(10kHz)(게인 x1)	1.0 µV/√Hz	1.0 µV/√Hz	[4]
광대역 전기 노이즈(1~10000Hz)(게인 x10)	75µV rms	75µV rms	[4]
스펙트럼 노이즈(1Hz)(게인 x10)	20µV/√Hz	20µV/√Hz	[4]
스펙트럼 노이즈(10Hz)(게인 x10)	1.5µV/√Hz	1.5µV/√Hz	[4]
스펙트럼 노이즈(100Hz)(게인 x10)	1.0 µV/√Hz	1.0 µV/√Hz	[4]
스펙트럼 노이즈(1kHz)(게인 x10)	1.0 µV/√Hz	1.0 µV/√Hz	[4]
스펙트럼 노이즈(10kHz)(게인 x10)	1.0 µV/√Hz	1.0 µV/√Hz	[4]
광대역 전기 노이즈(1~10000Hz)(게인 x100)	350µV rms	350µV rms	[4]
스펙트럼 노이즈(1Hz)(게인 x100)	100.0 µV/√Hz	100.0 µV/√Hz	[4]
스펙트럼 노이즈(10Hz)(게인 x100)	10.0 µV/√Hz	10.0 µV/√Hz	[4]
스펙트럼 노이즈(100Hz)(게인 x100)	8.0 µV/√Hz	8.0 µV/√Hz	[4]
스펙트럼 노이즈(1kHz)(게인 x100)	6.0 µV/√Hz	6.0 µV/√Hz	[4]
광대역 전기 노이즈(1~10000Hz)(0.1mV/pC 및 이득 x1)	52.0µV/rms	52.0µV/rms	[4]
스펙트럼 노이즈(10kHz)(게인 x100)	6.0 µV/√Hz	6.0 µV/√Hz	[4]
스펙트럼 노이즈(1Hz)(0.1mV/pC 및 이득 x1)	10.0 µV/√Hz	10.0 µV/√Hz	[4]
스펙트럼 노이즈(10Hz)(0.1mV/pC 및 이득 x1)	1.5µV/√Hz	1.5µV/√Hz	[4]
스펙트럼 노이즈(100Hz)(0.1mV/pC 및 이득 x1)	0.6 µV/√Hz	0.6 µV/√Hz	[4]
스펙트럼 노이즈(1000Hz)(0.1mV/pC 및 이득 x1)	0.6 µV/√Hz	0.6 µV/√Hz	[4]
스펙트럼 노이즈(10000Hz)(0.1mV/pC 및 게인 x1)	0.6 µV/√Hz	0.6 µV/√Hz	[4]
광대역 전기 노이즈(1~10000Hz)(1.0mV/pC 및 이득 x1)	52.0µV rms	52.0µV rms	[4]
스펙트럼 노이즈(1Hz)(1.0mV/pC 및 이득 x1)	14.0 µV/√Hz	14.0 µV/√Hz	[4]
스펙트럼 노이즈(10Hz)(1.0mV/pC 및 이득 x1)	2.0 µV/√Hz	2.0 µV/√Hz	[4]
스펙트럼 노이즈(100Hz)(1.0mV/pC 및 이득 x1)	0.7 µV/√Hz	0.7 µV/√Hz	[4]
스펙트럼 노이즈(1000Hz)(1.0mV/pC 및 이득 x1)	0.7 µV/√Hz	0.7 µV/√Hz	[4]
스펙트럼 노이즈(10000Hz)(1.0mV/pC 및 게인 x1)	0.7 µV/√Hz	0.7 µV/√Hz	[4]
광대역 전기 노이즈(1~10000Hz)(10.0mV/pC 및 이득 x1)	56.0µV rms	56.0µV rms	[4]
스펙트럼 노이즈(1Hz)(10.0mV/pC 및 이득 x1)	15.0 µV/√Hz	15.0 µV/√Hz	[4]
스펙트럼 노이즈(10Hz)(10.0mV/pC 및 게인 x1)	2.0 µV/√Hz	2.0 µV/√Hz	[4]
스펙트럼 노이즈(100Hz)(10.0mV/pC 및 이득 x1)	0.6 µV/√Hz	0.6 µV/√Hz	[4]
스펙트럼 노이즈(1000Hz)(10.0mV/pC 및 게인 x1)	0.6 µV/√Hz	0.6 µV/√Hz	[4]
스펙트럼 노이즈(10000Hz)(10.0mV/pC 및 게인 x1)	0.6 µV/√Hz	0.6 µV/√Hz	[4]
교정 입력(±1%)	±1000pC/V	±1000pC/V
과부하 임계값(±0.2 Vpk)	+10 Vpk	+10 Vpk
물리적
전기 커넥터(ICP® 센서 입력)	BNC 잭	BNC 잭
전기 커넥터(충전 센서 입력)	BNC 잭	BNC 잭
전기 커넥터(출력)	BNC 잭	BNC 잭
전기 커넥터(DC 전원 입력)	6소켓 미니 DIN(암)	6소켓 미니 DIN(암)
전기 커넥터(충전 교정 입력)	BNC 잭	BNC 잭
전기 커넥터(RS-232 디지털 제어)	DB-9 커넥터	DB-9 커넥터
전기 커넥터(이더넷)	RJ-45	RJ-45	[6]
크기 - 높이	3.2인치	8.1cm
크기 - 너비	8.0인치	20cm
크기 - 깊이	5.9인치	15cm
무게	2.50파운드	1134그램

* 달리 명시되지 않는 한 모든 사양은 실온에서의 값입니다.

​

부속품

공급됨
017AXX		1
100-7103-50		1
488B14/NC	범용 AC 전원 어댑터, 100-240VAC/50-60Hz 입력, 12VDC 출력, 6핀 미니 DIN(모델 482C16~482C64용), 전원 코드 없음	1
EE75		1
