제품

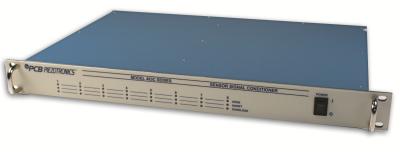

8채널, 라인 전원, ICP®/충전 센서 신호 조건, 이득, 선택 가능한 LPF, 이더넷
- 센서 입력 유형: ICP®, 전압, 충전
- 채널: 8개
- TEDS 센서 지원: 예
- 필요 전력: AC 전원
사양 참고 사항
[1] 고주파 허용 오차는 지정된 주파수의 ±5% 이내에서 정확합니다.
[2] 저주파 허용 오차는 지정된 주파수의 ±25% 이내에서 정확합니다.
[3] 최대 입력 신호는 센서 바이어스에 따라 달라집니다.
[4] 일반적입니다.
[5] 사용자 조정 가능, 공장에서 4mA(±1.0mA)로 설정됨. 각 채널은 개별적으로 조정 가능합니다.
[6] T1.6A 퓨즈를 사용합니다.
[7] 자세한 내용은 PCB 적합성 선언 PS024를 참조하십시오.
|
영어:
|
시:
|
||
|
성능
|
|||
|
채널
|
8
|
8
|
|
|
센서 입력 유형
|
ICP®, 전압, 전하
|
ICP®, 전압, 전하
|
|
|
이득(ICP®/전압 입력)
|
0.1에서 200까지
|
0.1에서 200까지
|
|
|
이득(mV/pC)(전하 입력)
|
0.01~2000
|
0.01~2000
|
|
|
게인 증가(최소)(ICP®/전압 입력)
|
0.1
|
0.1
|
|
|
이득 증가(최소)(충전 입력)
|
0.01
|
0.01
|
|
|
정확도(ICP®/전압 입력) (이득, 0.1~0.4)
|
±5%
|
±5%
|
|
|
정확도(ICP®/전압 입력) (게인, 0.5~200)
|
±1%
|
±1%
|
|
|
정확도(전하 입력) (이득, 0.01~0.04)
|
±6%
|
±6%
|
|
|
정확도(충전 입력) (이득, 0.05~2000)
|
±1%
|
±1%
|
|
|
입력 범위(최대) (충전 입력)
|
100000 pC 팩
|
100000 pC 팩
|
|
|
입력 범위(최대) (ICP® 입력)
|
10Vpk
|
10Vpk
|
[3]
|
|
입력 범위(최대) (전압 입력)
|
5Vpk
|
5Vpk
|
|
|
저주파 응답(-5%)(ICP®/전압 입력)
|
≤0.05Hz
|
≤0.05Hz
|
|
|
저주파 응답(-5%)(충전 입력)
|
0.5Hz
|
0.5Hz
|
[2]
|
|
전기 필터 롤오프
|
160dB/10년
|
160dB/10년
|
|
|
필터 유형(8극 버터워스)
|
저역 통과
|
저역 통과
|
|
|
고주파 응답(-3dB)(게인 0.01~99.9)
|
>100kHz
|
>100kHz
|
|
|
고주파 응답(-3dB)(100~2000 이득)
|
>80kHz
|
>80kHz
|
|
|
전기 필터 코너 주파수(-10%)
|
0.1-0.3-1-3-10-30kHz
|
0.1-0.3-1-3-10-30kHz
|
[1]
|
|
전기 필터 통과 대역 진폭 정확도
|
1%
|
1%
|
|
|
위상 응답(1kHz에서)
|
±2°
|
±2°
|
|
|
비선형성
|
1%
|
1%
|
|
|
크로스토크
|
<-72dB
|
<-72dB
|
|
|
TEDS 센서 지원
|
예
|
예
|
|
|
오류/바이어스 모니터 LED
|
개방/단락/과부하
|
개방/단락/과부하
|
|
|
제어 인터페이스
|
|||
|
디지털 제어 인터페이스
|
이더넷
|
이더넷
|
|
|
환경
|
|||
|
온도 범위(작동)
|
화씨 +32도에서 +120도
|
0~+50°C
|
|
|
전기 같은
|
|||
|
필요 전력(장치에 직접 입력)
|
교류 전원
|
교류 전원
|
[6]
|
|
AC 전원(47~63Hz)
|
100~240VAC
|
100~240VAC
|
|
|
교류 전원
|
≤0.7 암페어
|
≤0.7 암페어
|
[6]
|
|
여기 전압(센서로)
|
>24VDC
|
>24VDC
|
|
|
DC 오프셋
|
<50mV
|
<50mV
|
|
|
정전류 여기(센서로)
|
2~20mA
|
2~20mA
|
[5]
|
|
출력 전압(최소)
|
10V
|
10V
|
|
|
출력 전류(최소)
|
10mA
|
10mA
|
|
|
출력 임피던스
|
<50옴
|
<50옴
|
|
|
광대역 전기 노이즈(1~10000Hz)(게인 x1)
|
50µV/rms
|
50µV/rms
|
[4]
|
|
스펙트럼 노이즈(1Hz)
|
8µV/√Hz
|
8µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10Hz)
|
2 µV/√Hz
|
2 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(100Hz)
|
0.7 µV/√Hz
|
0.7 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(1kHz)
|
0.7 µV/√Hz
|
0.7 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10kHz)
|
0.6 µV/√Hz
|
0.6 µV/√Hz
|
[4]
|
|
광대역 전기 노이즈(1~10000kHz)(게인 x10)
|
75µV rms
|
75µV rms
|
[4]
|
|
스펙트럼 노이즈(1Hz)
|
18µV/√Hz
|
18µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10Hz)
|
1.5µV/√Hz
|
1.5µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(100Hz)
|
1.0 µV/√Hz
|
1.0 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(1kHz)
|
1.0 µV/√Hz
|
1.0 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10kHz)
|
1.0 µV/√Hz
|
1.0 µV/√Hz
|
[4]
|
|
광대역 전기 노이즈(1~10000Hz)(게인 x100)
|
350µV rms
|
350µV rms
|
[4]
|
|
스펙트럼 노이즈(1Hz)
|
100 µV/√Hz
|
100 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10Hz)
|
10µV/√Hz
|
10µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(100Hz)
|
6 µV/√Hz
|
6 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(1kHz)
|
5 µV/√Hz
|
5 µV/√Hz
|
[4]
|
|
광대역 전기 노이즈(1~10000Hz)(0.1mV/pC)
|
52.0µV/rms
|
52.0µV/rms
|
[4]
|
|
스펙트럼 노이즈(10kHz)
|
5 µV/√Hz
|
5 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(1Hz)
|
10.0 µV/√Hz
|
10.0 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10Hz)
|
1.5µV/√Hz
|
1.5µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(100Hz)
|
0.6 µV/√Hz
|
0.6 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(1kHz)
|
0.6 µV/√Hz
|
0.6 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10kHz)
|
0.6 µV/√Hz
|
0.6 µV/√Hz
|
[4]
|
|
광대역 전기 노이즈(1~10000Hz)(1.0mV/pC)
|
52.0µV/rms
|
52.0µV/rms
|
[4]
|
|
스펙트럼 노이즈(1Hz)
|
14.0 µV/√Hz
|
14.0 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10Hz)
|
2.0 µV/√Hz
|
2.0 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(100Hz)
|
0.7 µV/√Hz
|
0.7 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(1kHz)
|
0.7 µV/√Hz
|
0.7 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10kHz)
|
0.7 µV/√Hz
|
0.7 µV/√Hz
|
[4]
|
|
광대역 전기 노이즈(1~10000Hz)(10.0mV/pC)
|
56.0µV/rms
|
56.0µV/rms
|
[4]
|
|
스펙트럼 노이즈(1Hz)
|
15.0 µV/√Hz
|
15.0 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10Hz)
|
2.0 µV/√Hz
|
2.0 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(100Hz)
|
0.6 µV/√Hz
|
0.6 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(1kHz)
|
0.6 µV/√Hz
|
0.6 µV/√Hz
|
[4]
|
|
스펙트럼 노이즈(10kHz)
|
0.6 µV/√Hz
|
0.6 µV/√Hz
|
[4]
|
|
발진기(+/- 2%)(내부 생성기 - ICP®/전압 모드)
|
0.1V 피크
|
0.1V 피크
|
|
|
발진기(+/- 2%)(내부 생성기 - 충전 모드)
|
100 pC 팩
|
100 pC 팩
|
|
|
오실레이터(+/- 2%)
|
100/1000Hz
|
100/1000Hz
|
|
|
과부하 임계값(±0.5Vpk)
|
10Vpk
|
10Vpk
|
|
|
물리적
|
|||
|
전기 커넥터(입력, 센서)
|
BNC 잭
|
BNC 잭
|
|
|
전기 커넥터(출력)
|
BNC 잭
|
BNC 잭
|
|
|
전기 커넥터(이더넷)
|
RJ-45
|
RJ-45
|
|
|
크기 - 높이(공칭)
|
1.75인치
|
44.5mm
|
|
|
크기 - 너비(공칭)
|
19인치
|
482.6mm
|
|
|
크기 - 깊이(공칭)
|
13.7인치
|
348mm
|
|
|
무게
|
8파운드
|
3.6kg
|
|
* 달리 명시되지 않는 한 모든 사양은 실온에서의 값입니다.
