제품

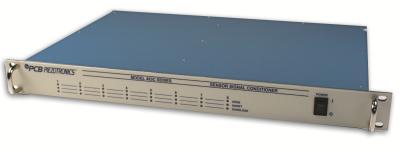

8채널, 라인 전원, ICP® 센서 신호 조건, x0.1 ~ x200 이득, TEDS, 이더넷
- 센서 입력 유형: ICP®, 전압
- 채널: 8개
- 전압 이득: x0.1 ~ x200
- TEDS 센서 지원: 예
- 필요 전력: AC 전원
사양 참고 사항
[1] 일반적입니다.
[2] 사용자 조정 가능, 공장에서는 4 mA(± 0.5 mA)로 설정되었습니다.
[3] 자세한 내용은 PCB 적합성 선언 PS024를 참조하십시오.
|
영어:
|
시:
|
||
|
성능
|
|||
|
채널
|
8
|
8
|
|
|
센서 입력 유형
|
ICP®, 전압
|
ICP®, 전압
|
|
|
전압 이득
|
x0.1 ~ x200
|
x0.1 ~ x200
|
|
|
전압 이득 증가
|
0.1
|
0.1
|
|
|
정확도(이득, x0.1~x0.4)
|
±5%
|
±5%
|
|
|
정확도(이득, x0.5~x200)
|
±1%
|
±1%
|
|
|
저주파 응답(-5%)
|
≤0.05Hz
|
≤0.05Hz
|
|
|
고주파 응답(-3dB)
|
>100kHz
|
>100kHz
|
|
|
고주파 응답(-3dB)
|
>80kHz
|
>80kHz
|
|
|
위상 응답(1kHz에서)
|
±2°
|
±2°
|
|
|
비선형성
|
1%
|
1%
|
|
|
크로스토크
|
<72dB
|
<72dB
|
|
|
TEDS 센서 지원
|
예
|
예
|
|
|
오류/바이어스 모니터/미터(LED)
|
개방/단락/과부하
|
개방/단락/과부하
|
|
|
제어 인터페이스
|
|||
|
디지털 제어 인터페이스
|
이더넷
|
이더넷
|
|
|
환경
|
|||
|
온도 범위(작동)
|
화씨 +32도에서 +120도
|
0~+50°C
|
|
|
전기 같은
|
|||
|
필요 전력(장치에 직접 입력)
|
교류 전원
|
교류 전원
|
|
|
AC 전원(47~63Hz)
|
100~240VAC
|
100~240VAC
|
|
|
교류 전원
|
≤0.7 암페어
|
≤0.7 암페어
|
|
|
여기 전압(센서로)
|
>24VDC
|
>24VDC
|
|
|
DC 오프셋
|
<50mV
|
<50mV
|
|
|
정전류 여기(센서로)(비절연 모드)
|
2~20mA
|
2~20mA
|
[2]
|
|
출력 임피던스
|
<50옴
|
<50옴
|
|
|
광대역 전기 노이즈(1~10000Hz)(게인 x1)
|
50.0µV/rms
|
50.0µV/rms
|
[1]
|
|
스펙트럼 노이즈(1Hz)
|
8.0 µV/√Hz
|
8.0 µV/√Hz
|
[1]
|
|
스펙트럼 노이즈(10Hz)
|
1.5µV/√Hz
|
1.5µV/√Hz
|
[1]
|
|
스펙트럼 노이즈(100Hz)
|
1.0 µV/√Hz
|
1.0 µV/√Hz
|
[1]
|
|
스펙트럼 노이즈(1kHz)
|
1.0 µV/√Hz
|
1.0 µV/√Hz
|
[1]
|
|
스펙트럼 노이즈(10kHz)
|
1.0 µV/√Hz
|
1.0 µV/√Hz
|
[1]
|
|
광대역 전기 노이즈(1~10000kHz)(게인 x10)
|
75.0µV rms
|
75.0µV rms
|
[1]
|
|
스펙트럼 노이즈(1Hz)
|
20.0 µV/√Hz
|
20.0 µV/√Hz
|
[1]
|
|
스펙트럼 노이즈(10Hz)
|
1.5µV/√Hz
|
1.5µV/√Hz
|
[1]
|
|
스펙트럼 노이즈(100Hz)
|
1.0 µV/√Hz
|
1.0 µV/√Hz
|
[1]
|
|
스펙트럼 노이즈(1kHz)
|
1.0 µV/√Hz
|
1.0 µV/√Hz
|
[1]
|
|
스펙트럼 노이즈(10kHz)
|
1.0 µV/√Hz
|
1.0 µV/√Hz
|
[1]
|
|
광대역 전기 노이즈(1~10000Hz)(게인 x100)
|
350µV rms
|
350µV rms
|
[1]
|
|
스펙트럼 노이즈(1Hz)
|
100.0 µV/√Hz
|
100.0 µV/√Hz
|
[1]
|
|
스펙트럼 노이즈(10Hz)
|
10.0 µV/√Hz
|
10.0 µV/√Hz
|
[1]
|
|
스펙트럼 노이즈(100Hz)
|
8.0 µV/√Hz
|
8.0 µV/√Hz
|
[1]
|
|
스펙트럼 노이즈(1kHz)
|
6.0 µV/√Hz
|
6.0 µV/√Hz
|
[1]
|
|
스펙트럼 노이즈(10kHz)
|
6.0 µV/√Hz
|
6.0 µV/√Hz
|
[1]
|
|
과부하 임계값(±0.5Vpk)
|
±10Vpk
|
±10Vpk
|
|
|
물리적
|
|||
|
전기 커넥터(ICP® 센서 입력)
|
BNC 잭
|
BNC 잭
|
|
|
전기 커넥터(출력)
|
BNC 잭
|
BNC 잭
|
|
|
전기 커넥터(이더넷)
|
RJ-45
|
RJ-45
|
|
|
크기 - 높이(공칭)
|
1.75인치
|
44.5mm
|
|
|
크기 - 너비(공칭)
|
19인치
|
482.6mm
|
|
|
크기 - 깊이(공칭)
|
13.7인치
|
348mm
|
|
|
무게
|
7파운드
|
3.18kg
|
|
* 달리 명시되지 않는 한 모든 사양은 실온에서의 값입니다.
부속품
|
공급됨
|
||
|
017AXX
|
1
|
|
|
EE75
|
1
|
|
