제품

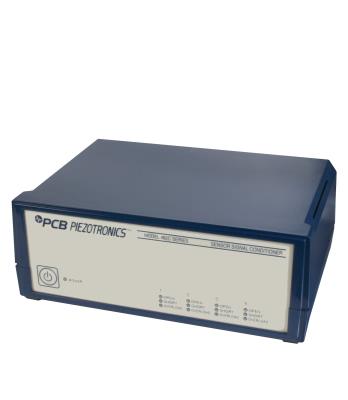

플래티넘 스톡 제품; 4채널, 라인 전원, ICP® 센서 신호 조건, 단위 이득, BNC 입출력 연결.
- DC 전원: <0.25 암페어
사양 참고 사항
[1] 판독 장치의 입력 임피던스가 1MΩ 이상인 경우.
[2] 버퍼링되지 않은 출력, 판독 장치의 입력 임피던스는 방전 시간 상수와 장치의 저주파 응답에 영향을 미칩니다.
[3] 일반적인 경우.
[1] 판독 장치의 입력 임피던스가 1MΩ 이상인 경우.
[4] 사용자 조정 가능, 공장 설정은 4mA(± 0.5mA)입니다. 하나의 제어로 모든 채널을 조정할 수 있습니다.
[2] 버퍼링되지 않은 출력, 판독 장치의 입력 임피던스는 방전 시간 상수와 장치의 저주파 응답에 영향을 미칩니다.
[5] 자세한 내용은 PCB 적합성 선언 PS024를 참조하십시오.
|
영어:
|
시:
|
||
|
성능
|
|||
|
채널
|
4
|
4
|
|
|
센서 입력 유형
|
ICP®
|
ICP®
|
|
|
출력 범위(최대)
|
±10V
|
±10V
|
|
|
저주파 응답(-5%)
|
<0.1Hz
|
<0.1Hz
|
[1] [2]
|
|
고주파 응답(-5%)
|
>1000kHz
|
>1000kHz
|
|
|
위상 응답(1kHz에서)
|
±1 °
|
±1 °
|
|
|
크로스토크(최대)
|
-72dB
|
-72dB
|
|
|
오류/바이어스 모니터/미터(LED)
|
개방/단락/과부하
|
개방/단락/과부하
|
|
|
환경
|
|||
|
온도 범위(작동)
|
화씨 +32도에서 +120도
|
0~+50°C
|
|
|
전기 같은
|
|||
|
필요한 전력(제공된 AC 전원 어댑터 기준)
|
교류 전원
|
교류 전원
|
|
|
필요 전력(장치에 직접 입력)
|
직류 전원
|
직류 전원
|
|
|
AC 전원(47~63Hz)
|
100~240VAC
|
100~240VAC
|
|
|
교류 전원
|
≤0.7 암페어
|
≤0.7 암페어
|
|
|
직류 전원
|
<0.25 암페어
|
<0.25 암페어
|
|
|
직류 전원
|
+32~38VDC
|
+32~38VDC
|
|
|
여기 전압(±1 VDC)(센서로)
|
+26VDC
|
+26VDC
|
|
|
DC 오프셋
|
<20mV
|
<20mV
|
|
|
정전류 여기(센서로)
|
2~20mA
|
2~20mA
|
[4]
|
|
방전 시간 상수(0~50%)
|
>5초
|
>5초
|
[1] [2]
|
|
광대역 전기 노이즈(1~10000Hz)
|
3.5µV rms
|
3.5µV rms
|
[3]
|
|
스펙트럼 노이즈(1Hz)
|
1.30 µV/√Hz
|
1.30 µV/√Hz
|
[3]
|
|
스펙트럼 노이즈(10Hz)
|
0.10 µV/√Hz
|
0.10 µV/√Hz
|
[3]
|
|
스펙트럼 노이즈(100Hz)
|
0.08 µV/√Hz
|
0.08 µV/√Hz
|
[3]
|
|
스펙트럼 노이즈(1kHz)
|
0.07 µV/√Hz
|
0.07 µV/√Hz
|
[3]
|
|
스펙트럼 노이즈(10kHz)
|
0.07 µV/√Hz
|
0.07 µV/√Hz
|
[3]
|
|
과부하 임계값(±1.0 Vpk)
|
±10Vpk
|
±10Vpk
|
|
|
물리적
|
|||
|
전기 커넥터(ICP® 센서 입력)
|
BNC 잭
|
BNC 잭
|
|
|
전기 커넥터(출력)
|
BNC 잭
|
BNC 잭
|
|
|
전기 커넥터(DC 전원 입력)
|
5소켓 DIN(암)
|
5소켓 DIN(암)
|
|
|
크기 - 높이
|
3.2인치
|
8.1cm
|
|
|
크기 - 너비
|
8.0인치
|
20cm
|
|
|
크기 - 깊이
|
5.9인치
|
15cm
|
|
|
무게
|
1.25파운드
|
567그램
|
|
* 달리 명시되지 않는 한 모든 사양은 실온에서의 값입니다.
부속품
|
공급됨
|
||
|
017AXX
|
1
|
|
|
488B04/NC
|
범용 AC 전원 어댑터, 100-240VAC/50-60Hz 입력, 33VDC 출력, 5핀 DIN(모델 482C05 및 482C15용), 전원 코드 없음
|
1
|
